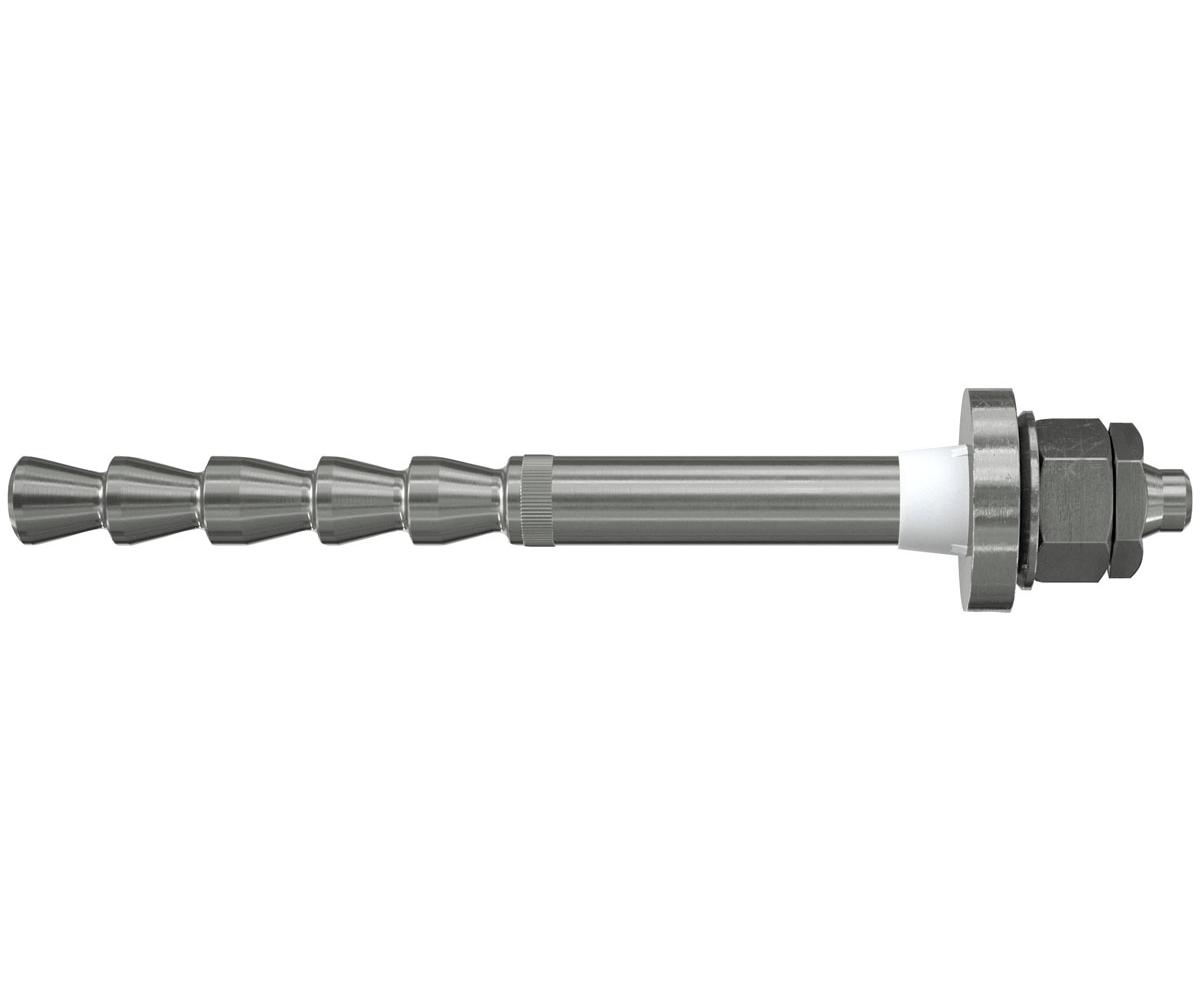

fischer Highbond-Anker dynamic FHB-A dyn 12 x 100/25 HCR | 10 Stück

Der fischer Highbond-Anker dynamic FHB-A dyn wird aus hochkorrosionsbeständigem Stahl hergestellt. Der kraftkontrolliert spreizende Verbundanker wird mit dem Highbond-Spezialmörtel FIS HB verarbeitet. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Der Injektionsmörtel FIS HB schließt beim Setzvorgang den Ringspalt im Anbauteil und garantiert eine optimale Lastverteilung. Dadurch können dynamische Schwell- und Wechsellasten aufgenommen werden. Der fischer Highbond-Anker dynamic FHB-A dyn ist ideal geeignet, um in Tunneln beispielsweise Schilderbrücken oder Strahlventilatoren zu befestigen.

Vorteile

• Die Highbond-Ankerstange dynamic FHB-A dyn wird in Verbindung mit dem Highbond-Spezialmörtel FIS HB gesetzt.
• Der Injektionsmörtel FIS HB schließt beim Setzvorgang den Ringspalt im Anbauteil und sorgt für optimale Lastverteilung. Das erlaubt die Aufnahme von dynamischen Schwell- und Wechsellasten.
• Die Konengeometrie der Ankerstange FHB-A dyn sorgt für sicheres Nachspreizen unter dynamischer Beanspruchung und ermöglicht so den Einsatz in gerissenem Beton.
• Die FHB-A dyn Ankerstange ist auch aus hochkorrosionsbeständigem Stahl erhältlich. Dadurch ist sie für Anwendungen in aggressiver Atmosphäre, z. B. Tunneln, geeignet.
• Das Highbond-Anker dynamic-System erreicht durch die zusätzliche Hülse bei der Ankerstange FHB-A dyn V noch höhere Querkräfte und bietet somit ein erhöhtes Maß an Sicherheit.
• Die ETA für statische und quasi-statische Lasten ermöglicht die Verwendung der Größen M12 und M16 auch für den Verankerungsgrund Stahlfaserbeton.

Anwendungen

• Schwenkkrananlagen
• Portal- und Deckenlaufkräne
• Führungsschienen von Aufzügen

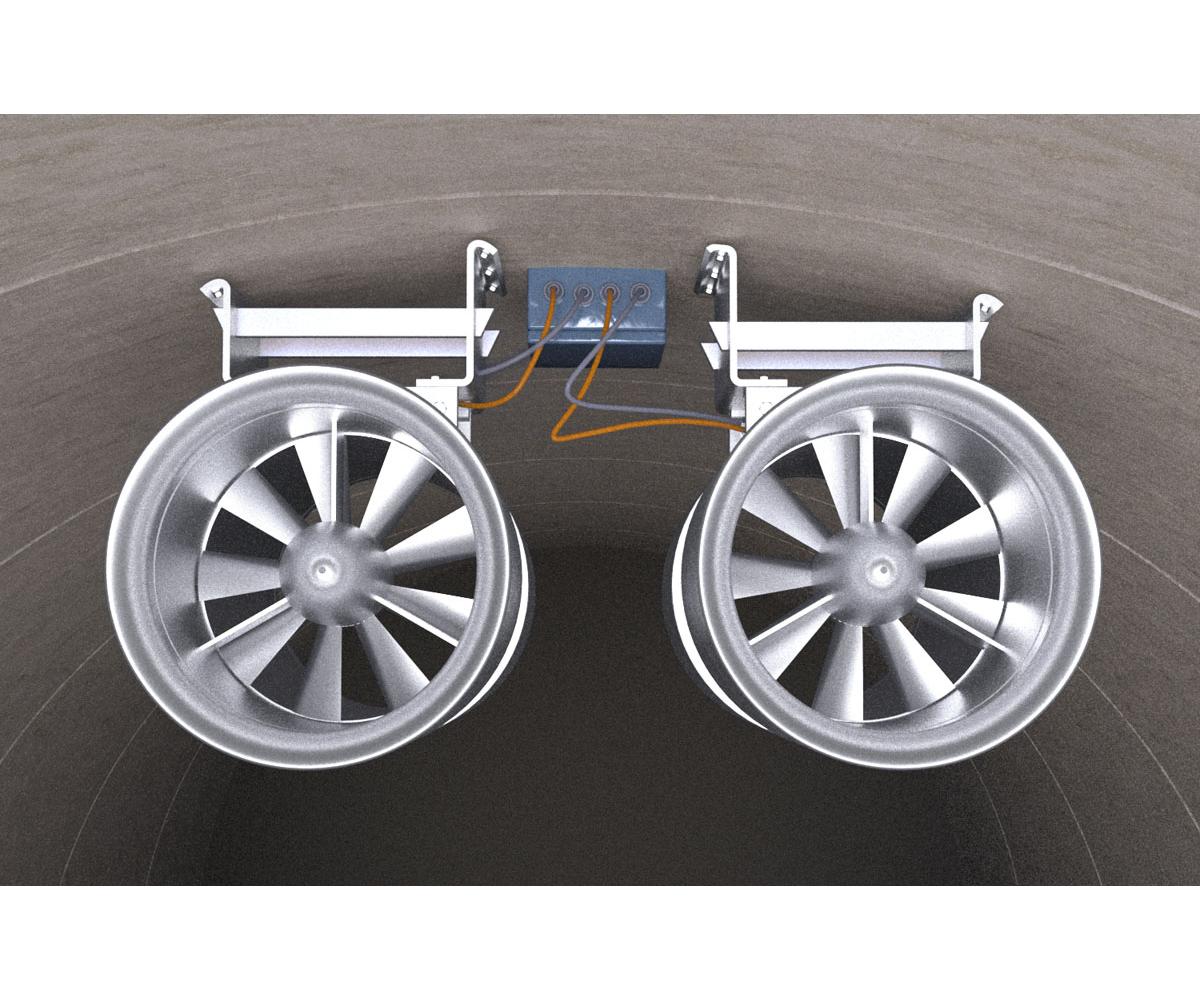

• Strahlventilatoren
• Schilderbrücken im Verkehrswegebau
• Antennen- und Sendemasten

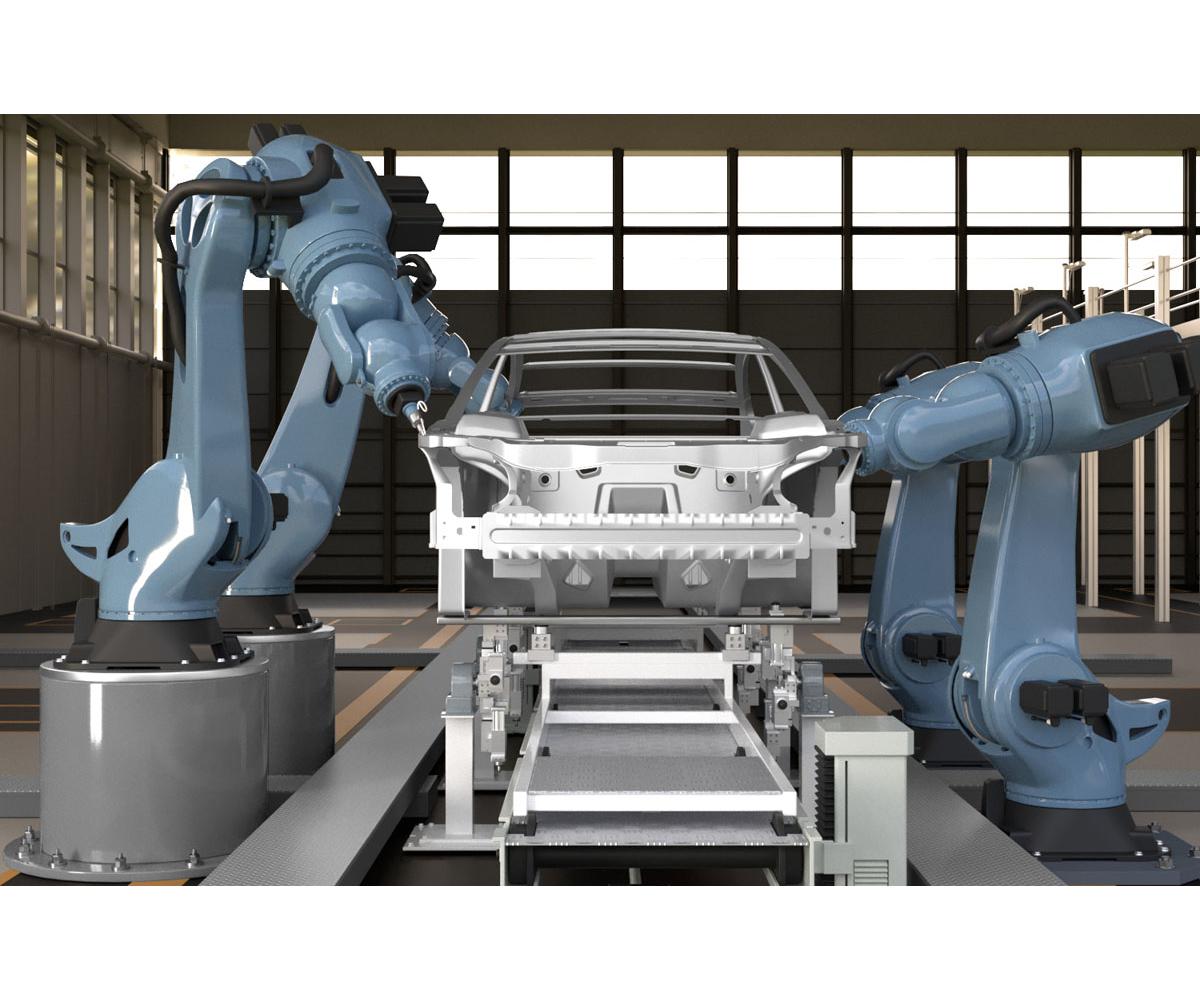

• Industrieroboter

BaustoffeZugelassen für:

• Beton C20/25 bis C50/60, gerissen und ungerissen
• Stahlfaserbeton (M12 / M16)


Produkteigenschaften:
Bohrtiefe durch Anbauteil: 130 [mm]
Bohrernenndurchmesser: 14 [mm]
Bohrlochdurchm. im Anbauteil: 15 [mm]
Gewindemaß (mm): 12 [mm]
Anwendungsbedingungen: besonders aggressive Umgebung
Anwendungsbedingungen: vorwiegend nicht ruhende (dynamische) Lasten
Material: Hochkorrosionsbeständiger Stahl 1.4529
Gewindemaß in mm: 12 [mm]
Gewinde: M12
Länge: 155 [mm]
Min. Bohrlochtiefe bei Durchsteckmontage: 130 [mm]
Min. - max. Nutzlänge: 8 - 25 [mm]
Mit Mörtelpatrone: Nein
Schlüsselweite: 19 [mm]
Skalenteile Mörtel: 7
Verankerungstiefe: 100 [mm]
Produkttyp: Verbund-Spreizanker
Ausführung: Mit Außengewinde
