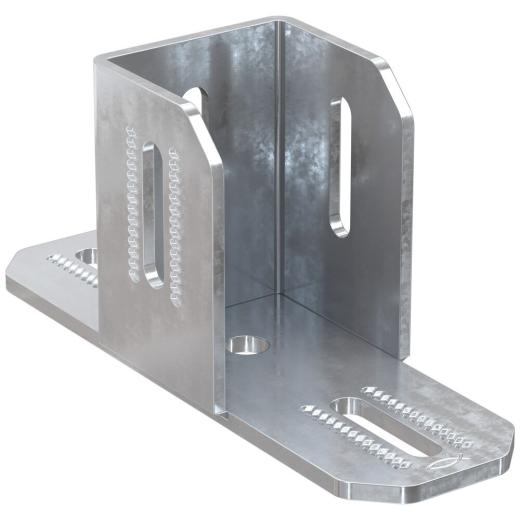

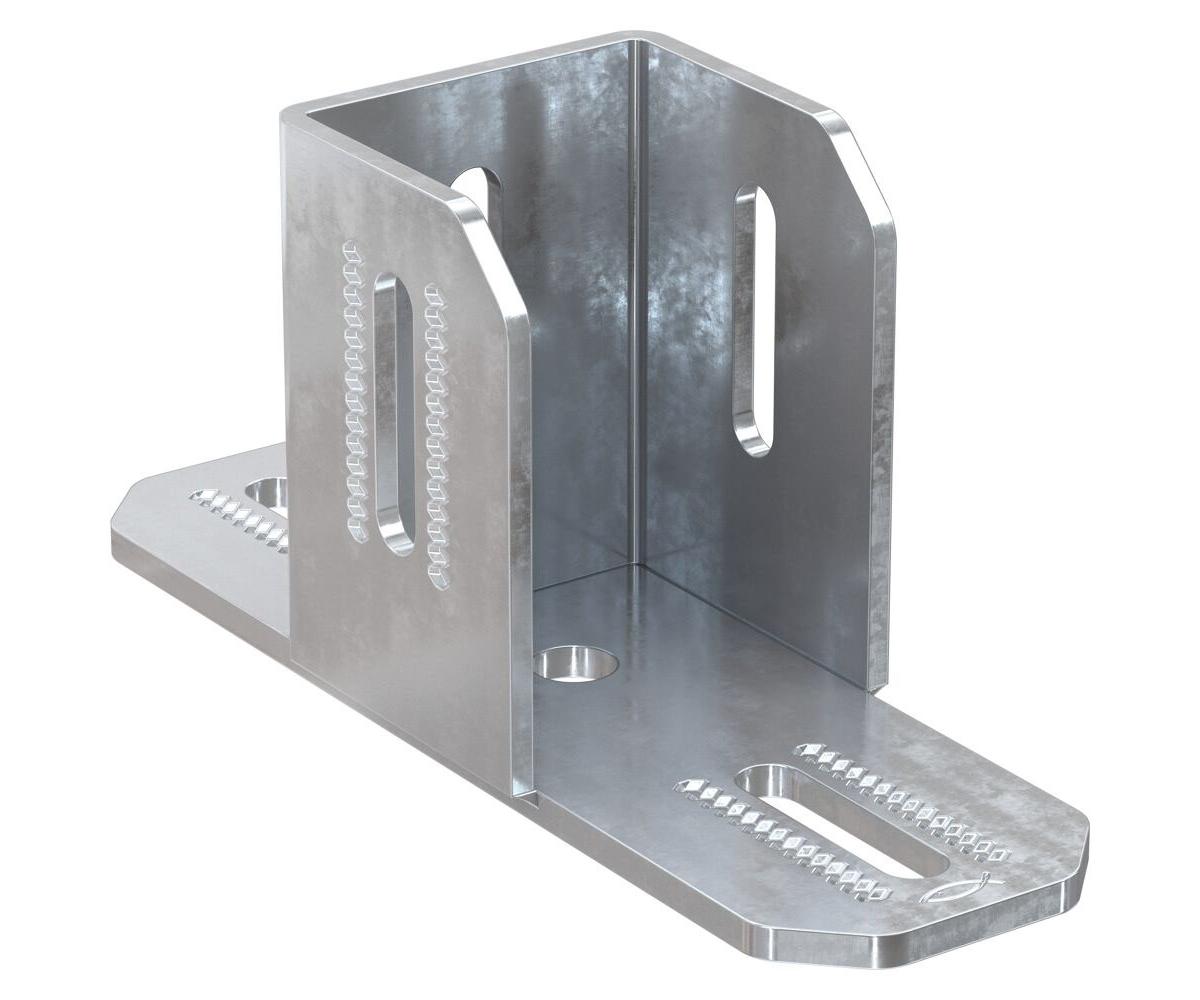

fischer - Montagewinkel FMA SF90 | 4 Stück

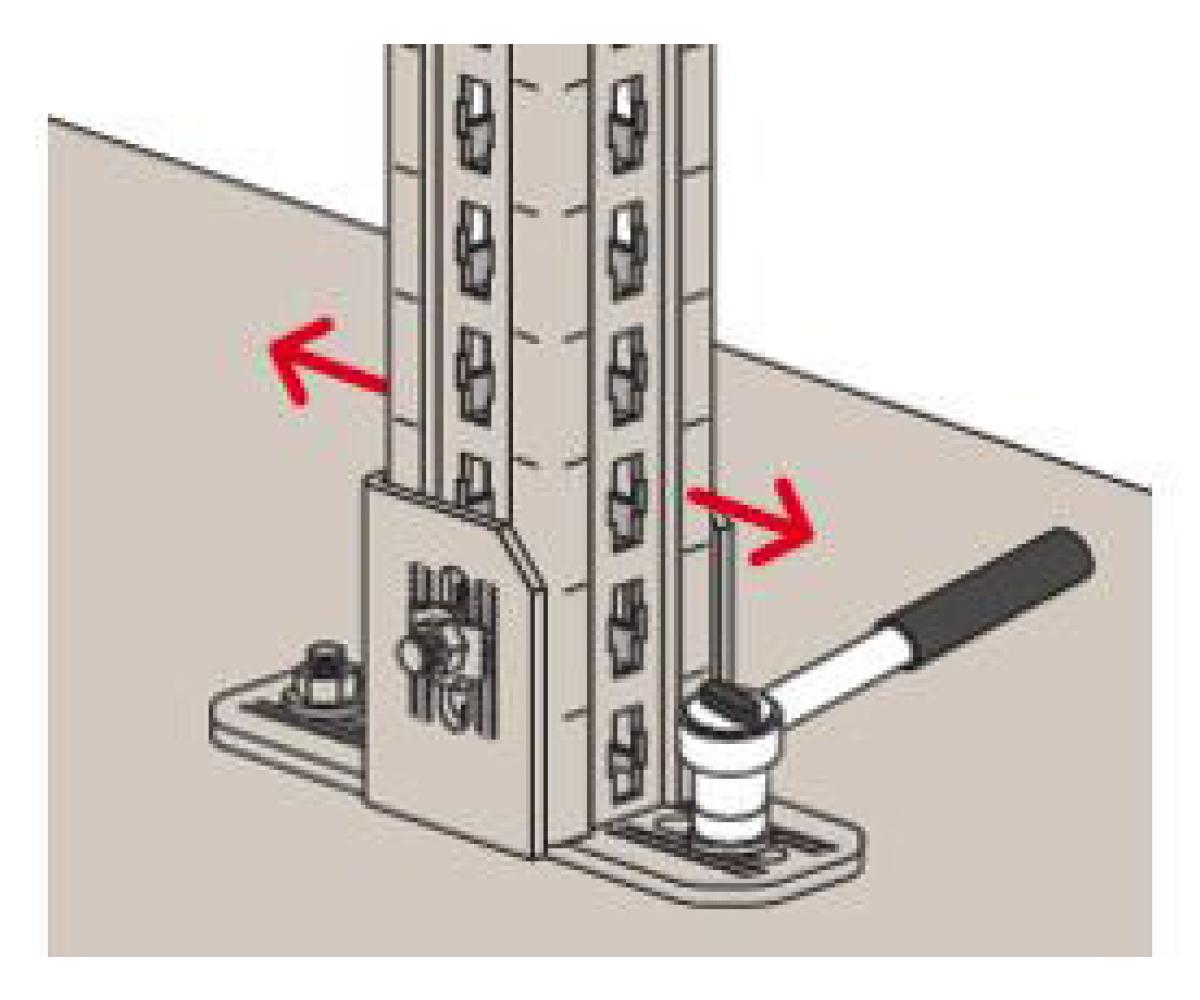

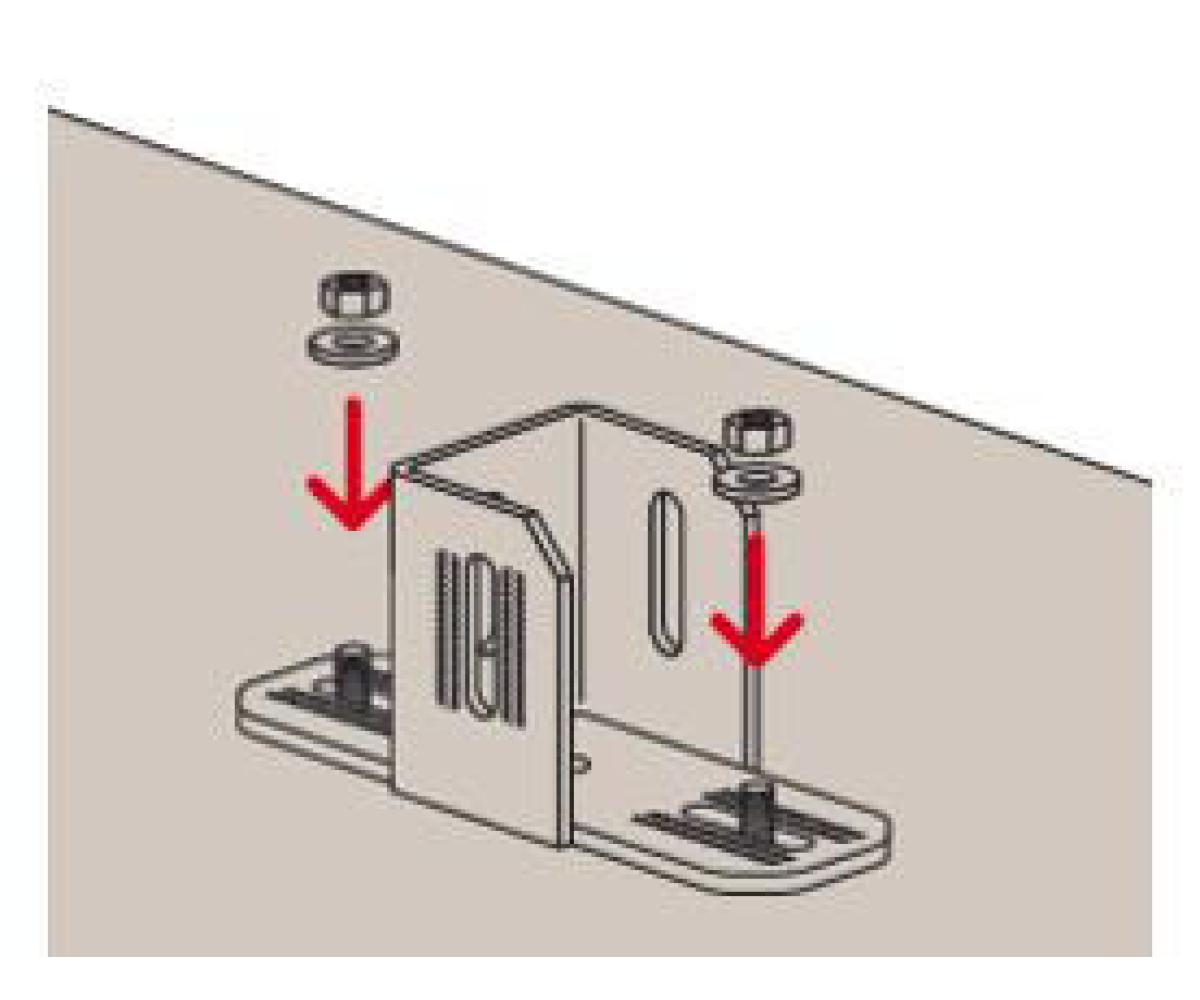

Der fischer Montagewinkel FMASF 90 ist das optimale Verbindungselement von Schiene zu Schiene sowie Schiene zu Untergrund oder Stahlbau. Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.

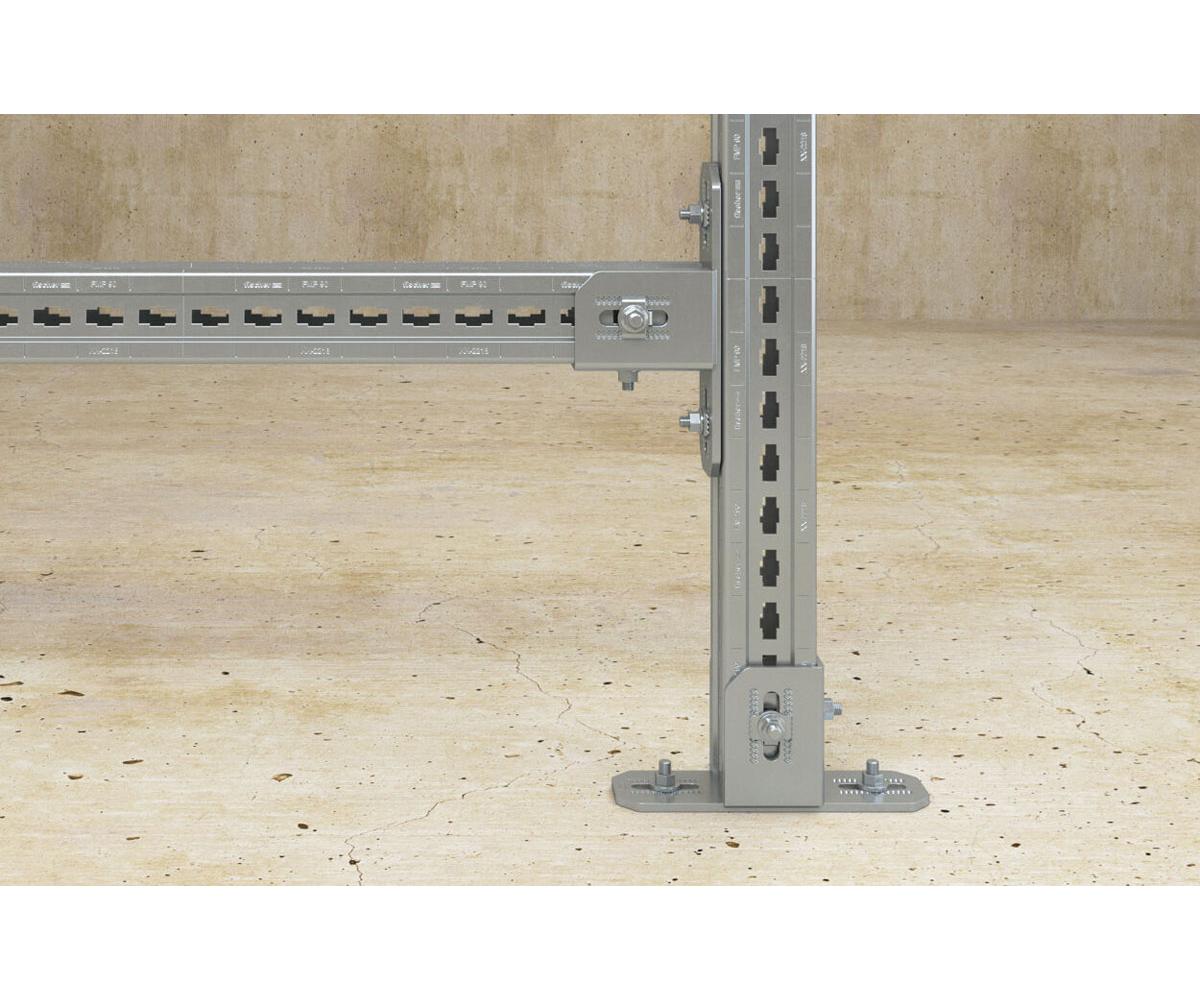

Die stabile Verbindung von FMP Montageprofilen für Rahmengestelle

• Die Bauhöhen des Montagewinkels FMASF 90 ermöglichen eine Verbindung passend zu der Bauhöhen des Montageprofils FMP 90 und erlauben damit noch vielfältigere Konstruktionen.

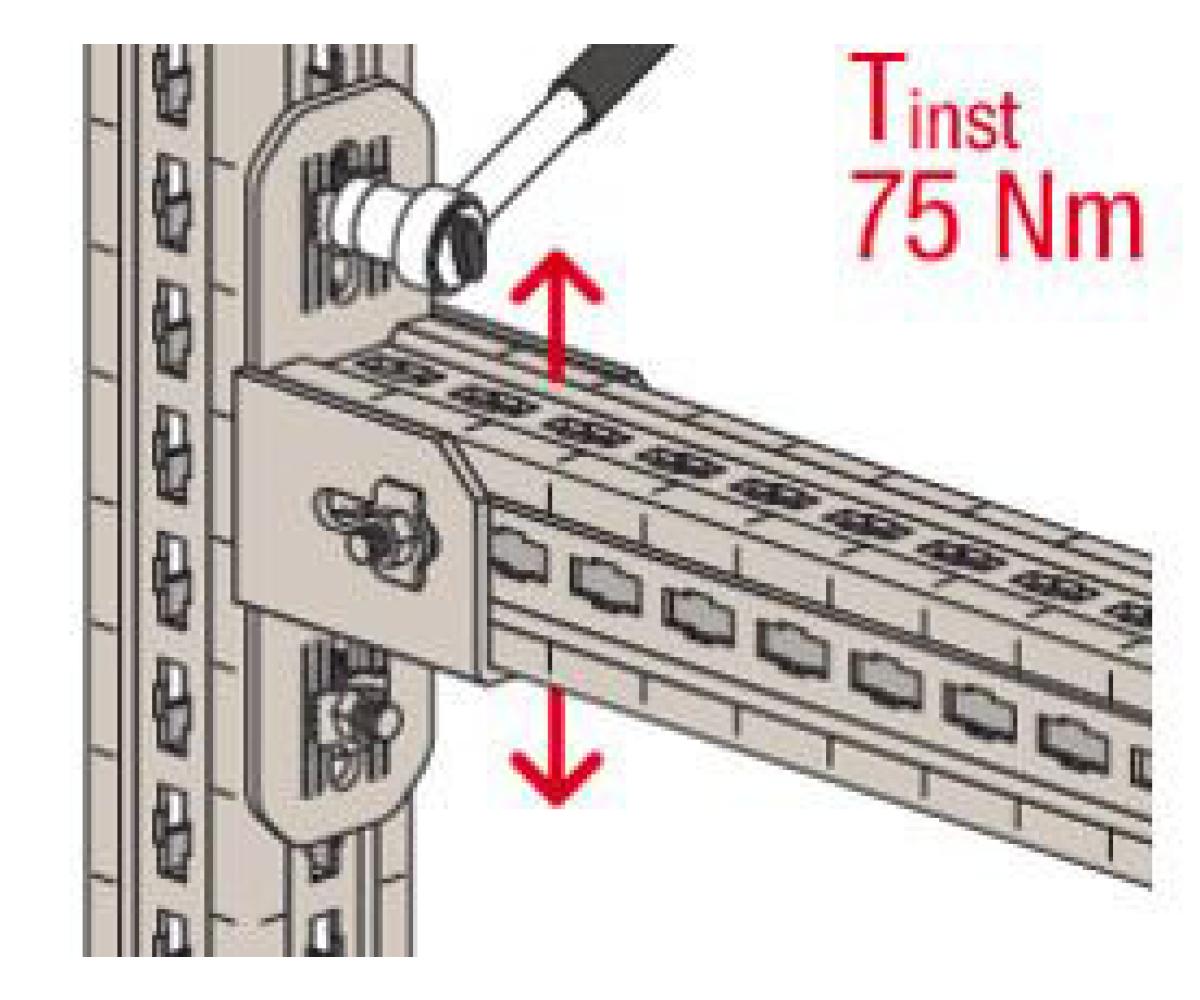

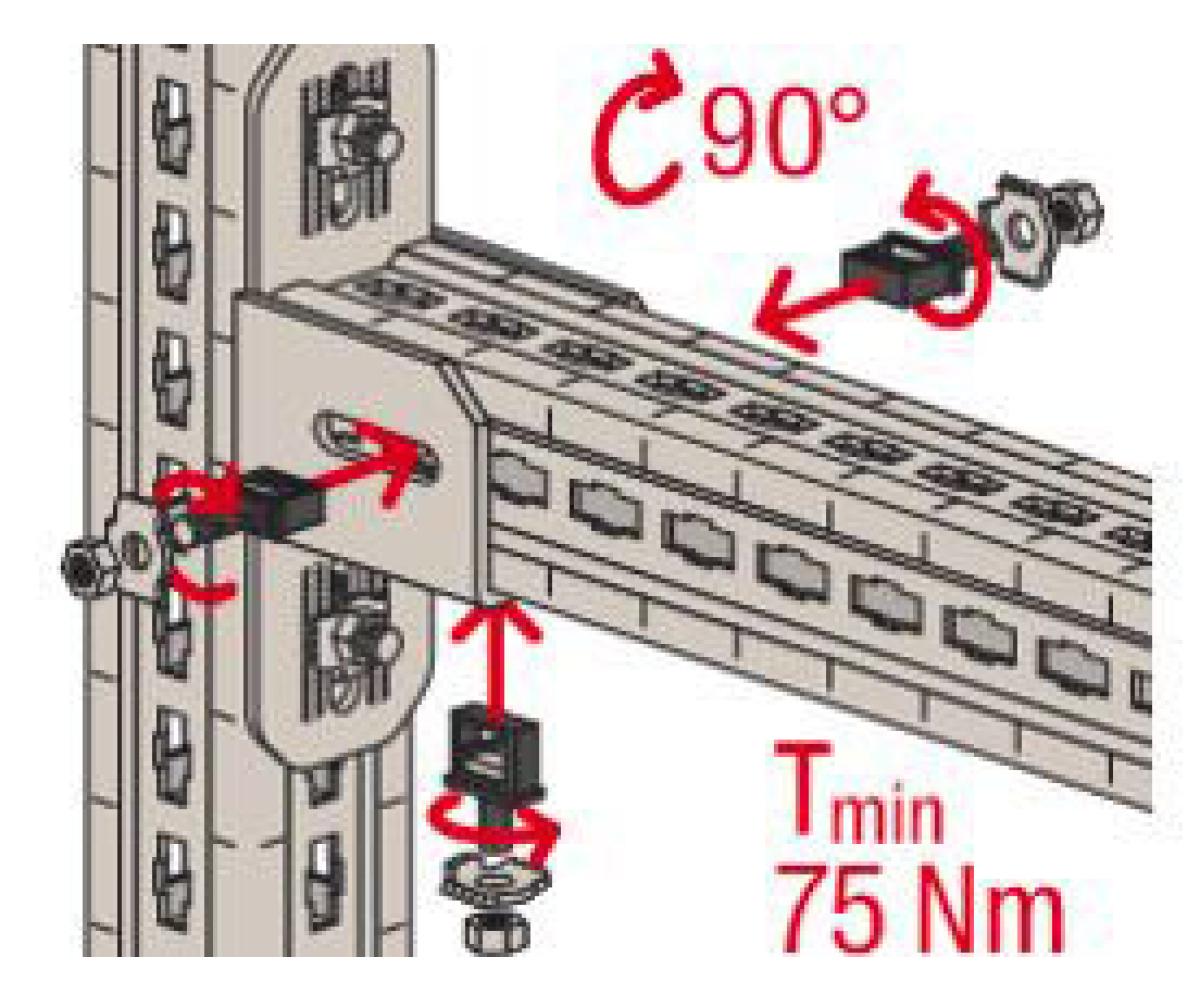

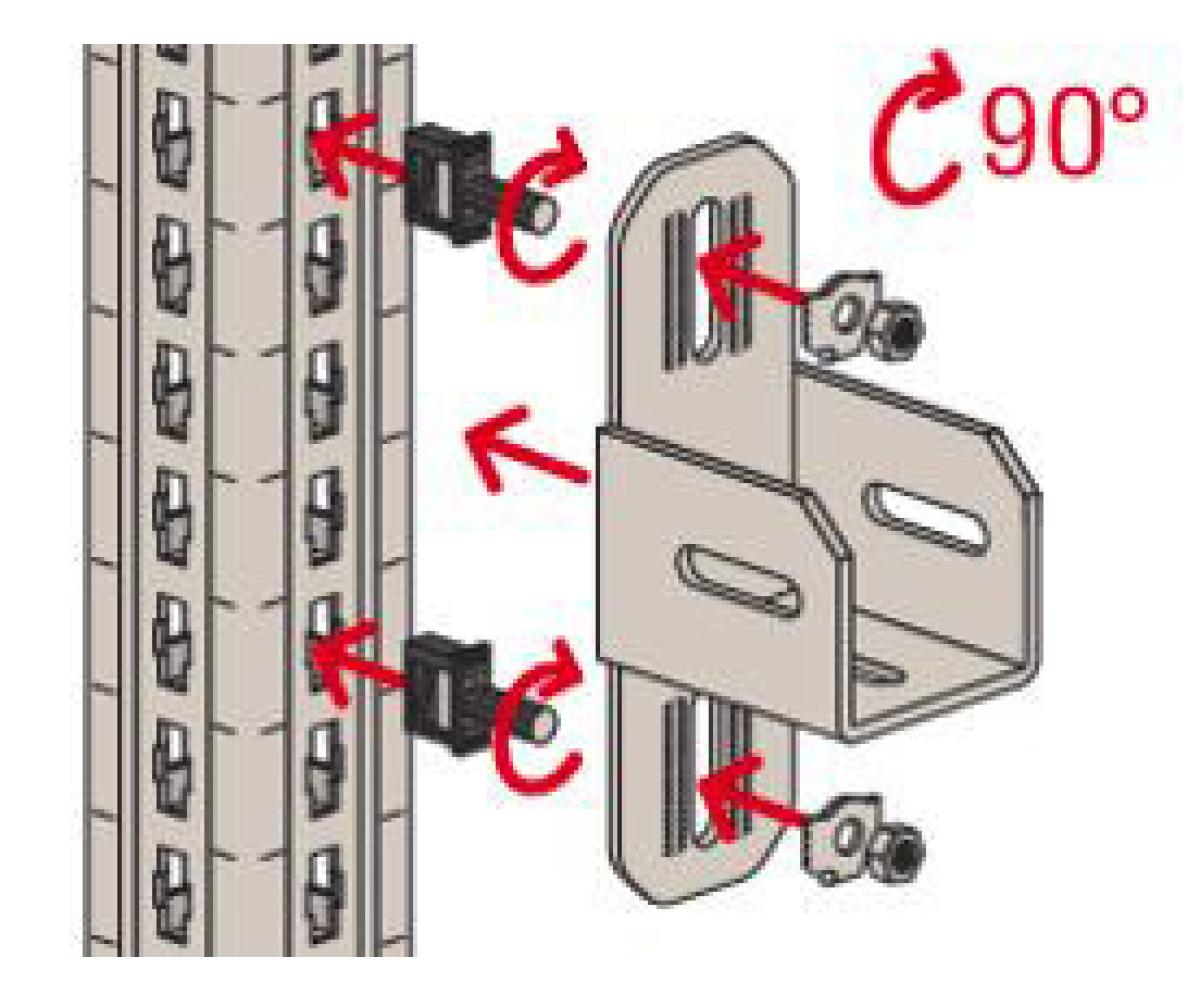

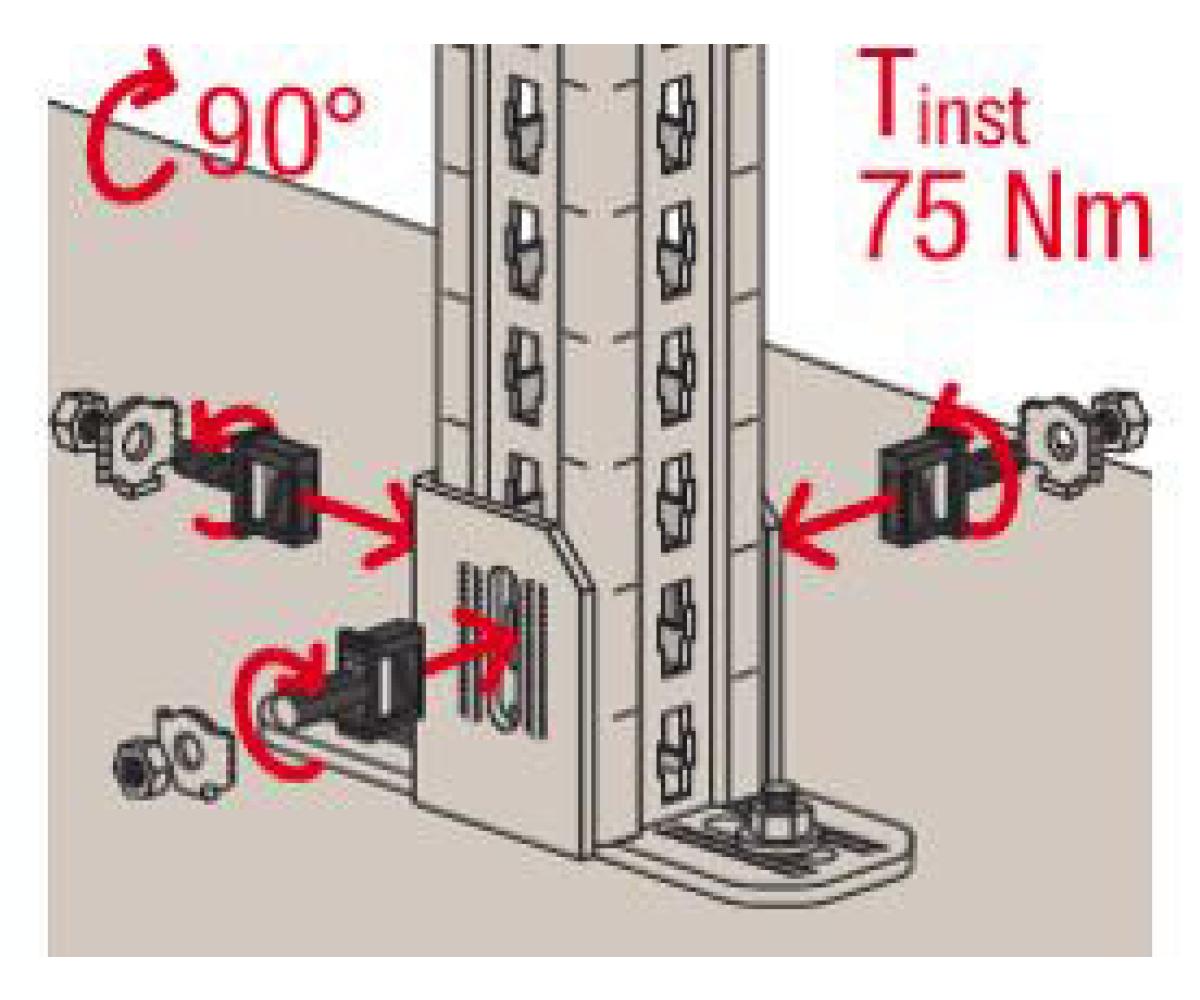

• Die Ausführung des Montagewinkels FMASF 90 mit Langlöchern und Rasterung passend zum Hammerkopf-Steckverbinder FMHB ermöglicht eine optimale Justage der Konstruktion und vereinfacht den Montageprozess.
• Die stabile Ausführung des Montagewinkels FMASF 90 ermöglicht die Übertragung hoher Lasten in der Anwendung als Winkel oder Sattelflansch.

Eigenschaften

• Grundplatte: Stahl S355 (Werkstoff Nr. 1.0976) nach DIN EN 10149-2
• Profilaufnahme: Stahl S235JR (Werkstoff Nr. 1.0038) nach DIN EN 10025-2
• Verzinkung: Feuerverzinkt, min. 55 µm, nach DIN EN ISO 1461

Anwendungen

• Montageelement zur Gestaltung von mehrdimensionalen Schienenkonstruktionen
• Montageelement zur variablen Gestaltung von Tragekonstruktionen aus Profilen

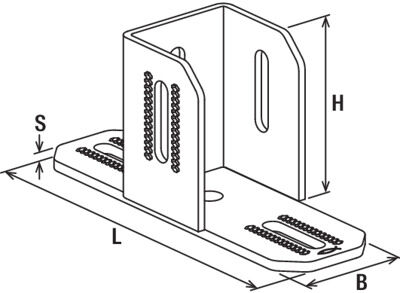

Technische Daten
