Produktbeschreibung

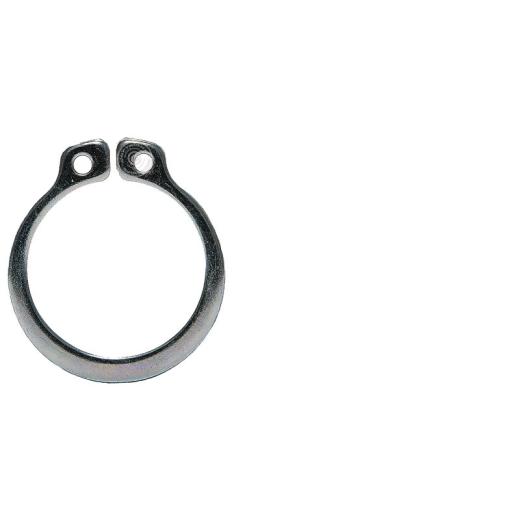

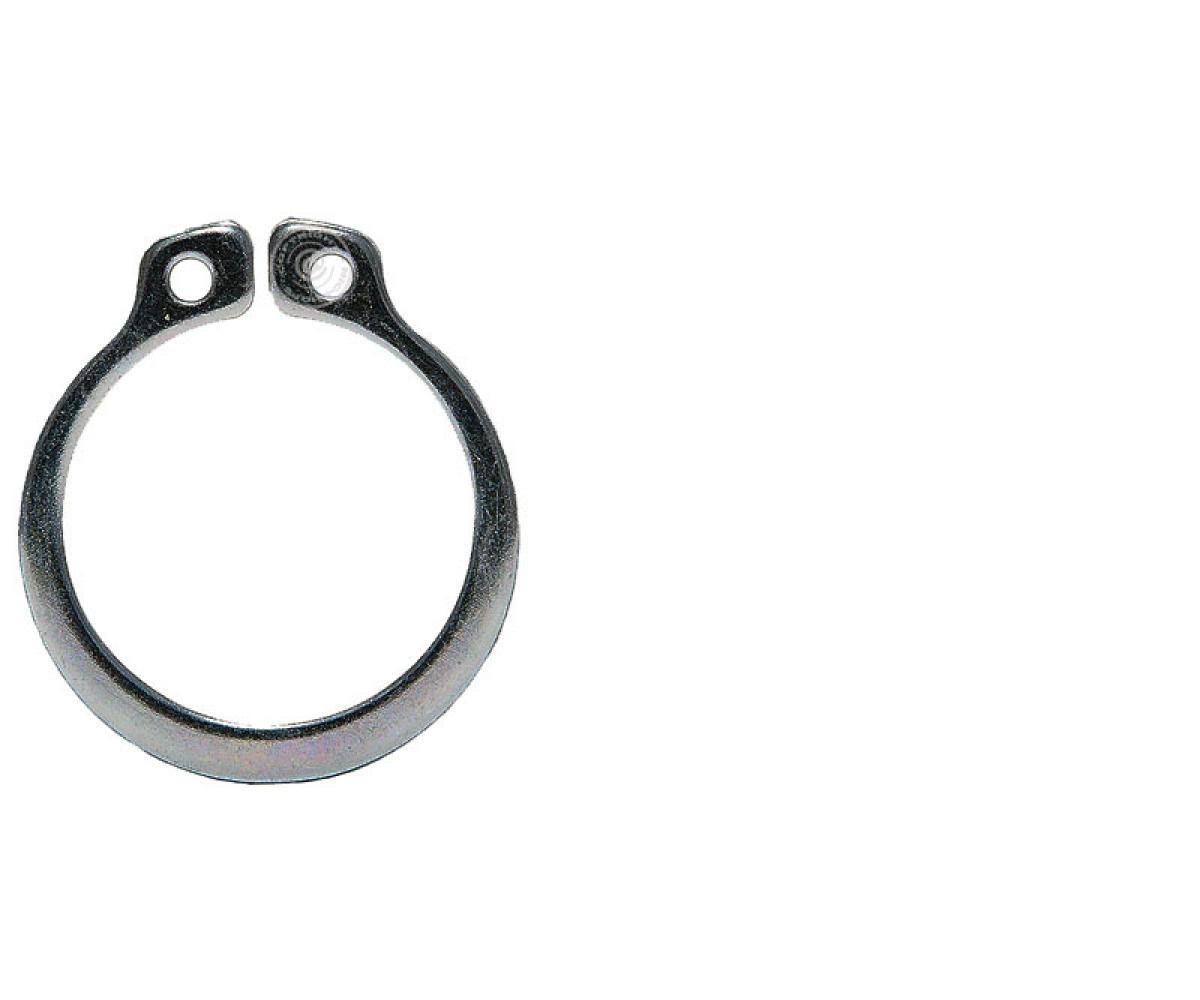

Sicherungsringe für Wellen DIN 471
Produktbeschreibung:
- Sicherungsringe für Wellen DIN 471
- Regelausführung, schwere Ausführung
Technische Daten:
| d/s in mm | 4/0,4 | 5/0,6 | 6/0,7 | 7/0,8 | 8/0,8 | 9/1 | 10/1 | 11/1 | 12/1 | 13/1 | 14/1 |
| d1 in mm | 3,7 | 4,7 | 5,6 | 6,5 | 7,4 | 8,4 | 9,3 | 10,2 | 11,0 | 11,9 | 12,9 |
| ---------- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| d/s in mm | 15/1 | 16/1 | 17/1 | 18/1,2 | 19/1,2 | 20/1,2 | 21/1,2 | 22/1,2 | 23/1,2 | 24/1,2 | 25/1,2 |
| d1 in mm | 13,8 | 14,7 | 15,7 | 16,5 | 17,5 | 18,5 | 19,5 | 20,5 | 21,2 | 22,2 | 23,2 |
| ---------- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| d/s in mm | 26/1,2 | 27/1,2 | 28/1,5 | 29/1,5 | 30/1,5 | 31/1,5 | 32/1,5 | 33/1,5 | 34/1,5 | 35/1,5 | 36/1,75 |
| d1 in mm | 24,2 | 25,2 | 25,9 | 26,9 | 27,9 | 28,9 | 29,6 | 30,6 | 31,5 | 32,2 | 33,2 |
| ---------- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| d/s in mm | 37/1,75 | 38/1,75 | 39/1,75 | 40/1,75 | 41/1,75 | 42/1,75 | 44/1,75 | 45/1,75 | 46/1,75 | 47/1,75 | 48/1,75 |
| d1 in mm | 34,2 | 35,2 | 36,0 | 36,5 | 37,5 | 38,5 | 40,5 | 41,5 | 42,5 | 43,5 | 44,5 |
| ---------- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| d/s in mm | 50/2 | 52/2 | 54/2 | 55/2 | 56/2 | 57/2 | 58/2 | 60/2 | 62/2 | 63/2 | 65/2,5 |
| d1 in mm | 45,8 | 47,8 | 49,8 | 50,8 | 51,8 | 52,8 | 53,8 | 55,8 | 57,8 | 58,8 | 60,8 |
| ---------- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| d/s in mm | 67/2,5 | 68/2,5 | 70/2,5 | 72/2,5 | 75/2,5 | 77/2,5 | 78/2,5 | 80/2,5 | 82/2,5 | 85/3 | 87/3 |
| d1 in mm | 62,5 | 63,5 | 65,5 | 67,5 | 70,5 | 72,5 | 73,5 | 74,5 | 76,5 | 79,5 | 81,5 |
| ---------- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| d/s in mm | 88/3 | 90/3 | 92/3 | 95/3 | 97/3 | 98/3 | 100/3 | 102/4 | 105/4 | 107/4 | 108/4 |
| d1 in mm | 82,5 | 84,5 | 86,5 | 89,5 | 91,5 | 92,5 | 94,5 | 95 | 98 | 100 | 101 |
| ---------- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| d/s in mm | 110/4 | 112/4 | 115/4 | 117/4 | 118/4 | 120/4 | 122/4 | 125/4 | 127/4 | 128/4 | 130/4 |
| d1 in mm | 103 | 105 | 108 | 110 | 111 | 113 | 115 | 118 | 120 | 121 | 123 |
| ---------- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| d/s in mm | 132/4 | 135/4 | 137/4 | 138/4 | 140/4 | 142/4 | 145/4 | 147/4 | 148/4 | 150/4 | |
| d1 in mm | 125 | 128 | 130 | 131 | 133 | 135 | 138 | 140 | 141 | 142 |
