Produktbeschreibung

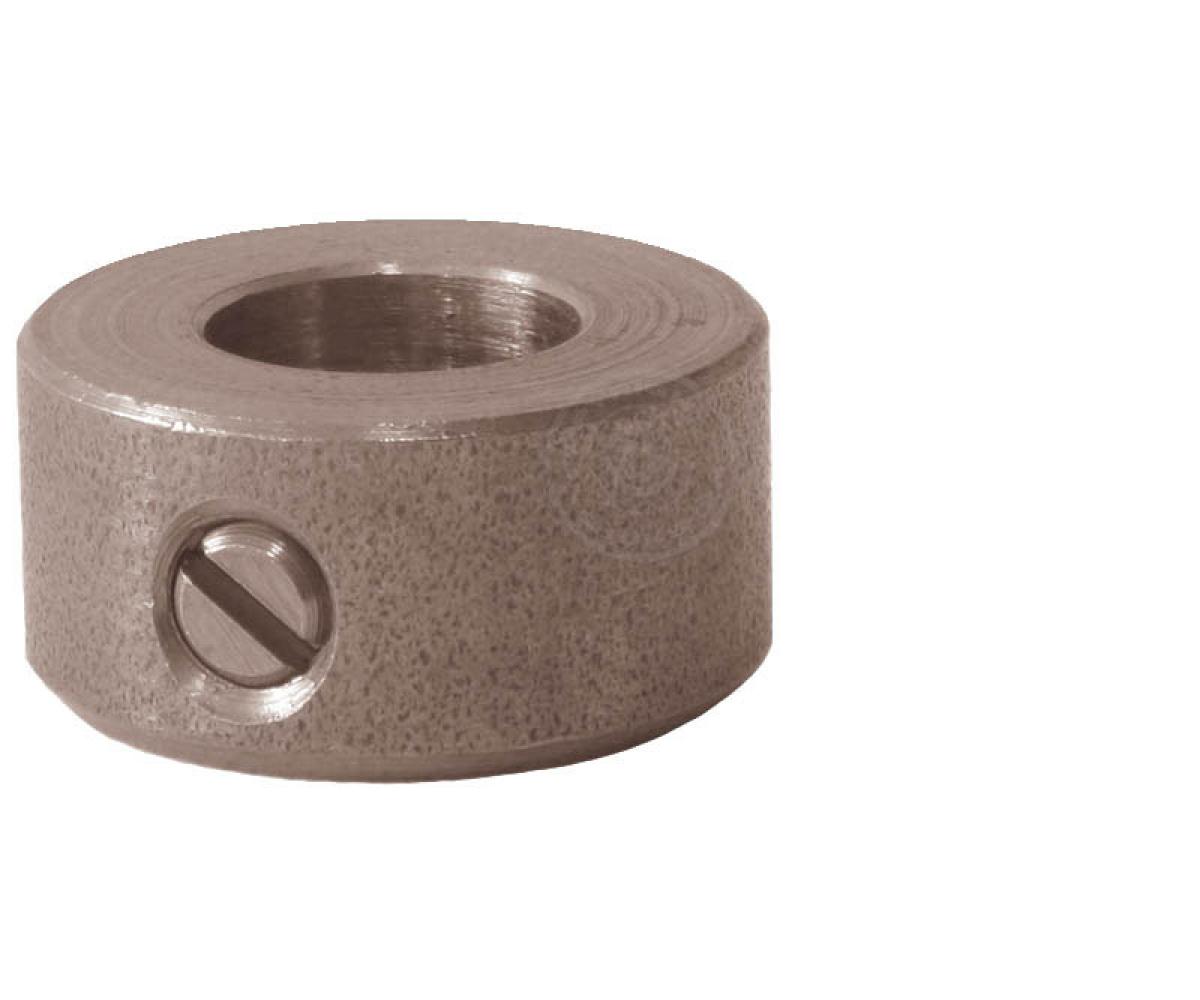

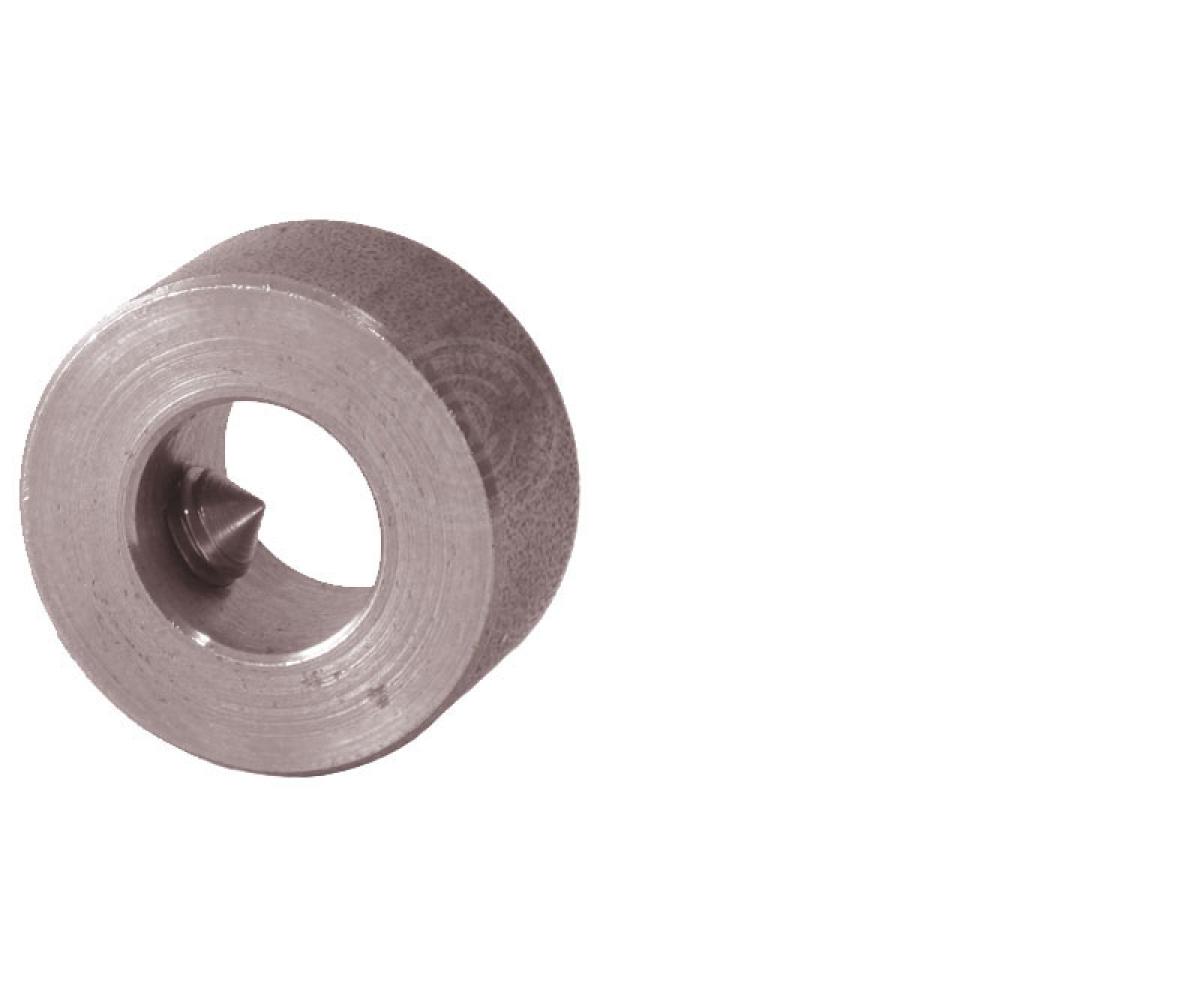

Stellringe, leichte Reihe mit Gewindestift
Produktbeschreibung:
- Stellringe, leichte Reihe mit Gewindestift DIN 705
- bis Ø 75 mit Gewindestift DIN 553/ISO 7434,
ab Ø 75 mit Gewindestift DIN 914/ISO 4027
Technische Daten:
| Maße d¹ in mm | 4 | 5 | 6 | 8 | 9 | 10 | 12 | 13 | 14 |
| b | 5 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 12 |
| d² | 9 | 10 | 12 | 16 | 18 | 20 | 22 | 22 | 25 |
| d³ | M 2,5 | M 3 | M 4 | M 4 | M 4 | M 5 | M 6 | M 6 | M 6 |
| d4 | 1 | 1,5 | 1,5 | 2 | 2 | 3 | 4 | 4 | 4 |
| A mit Stiften¹ | M 2,5x4 | M 3x4 | M 4x5 | M 4x6 | M 4x6 | M 5x8 | M 6x8 | M 6x8 | M 6x8 |
| B für Stifte² | 1x8 | 1,5x10 | 1,5x12 | 2x16 | 2x16 | 3x20 | 4x22 | 4x22 | 4x22 |
| Maße d¹ in mm | 15 | 16 | 17 | 18 | 20 | 22 | 24 | 25 | 26 |
| b | 12 | 12 | 12 | 14 | 14 | 14 | 16 | 16 | 16 |
| d² | 25 | 28 | 28 | 32 | 32 | 36 | 40 | 40 | 40 |
| d³ | M 6 | M 6 | M 6 | M 6 | M 6 | M 6 | M 8 | M 8 | M 8 |
| d4 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
| A mit Stiften¹ | M 6x8 | M 6x8 | M 6x8 | M 6x8 | M 6x8 | M 6x10 | M 8x12 | M 8x10 | M 8x10 |
| B für Stifte² | 4x24 | 4x28 | 4x28 | 5x32 | 5x32 | 5x36 | 6x40 | 6x40 | 6x40 |
| Maße d¹ in mm | 28 | 30 | 32 | 34 | 35 | 36 | 38 | 40 | 42 |
| b | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 18 | 18 |
| d² | 45 | 45 | 50 | 50 | 56 | 56 | 56 | 63 | 63 |
| d³ | M 8 | M 8 | M 8 | M 8 | M 8 | M 8 | M 8 | M 10 | M 10 |
| d4 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| A mit Stiften¹ | M 8x12 | M 8x10 | M 8x12 | M 8x12 | M 8x12 | M 8x12 | M 8x12 | M 10x16 | M 10x16 |
| B für Stifte² | 6x45 | 6x45 | 8x50 | 8x50 | 8x55 | 8x55 | 8x55 | 8x60 | 8x60 |
| Maße d¹ in mm | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 |
| b | 18 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 22 |
| d² | 70 | 80 | 80 | 90 | 100 | 100 | 110 | 110 | 125 |
| d³ | M 10 | M 10 | M 10 | M 10 | M 10 | M 10 | M 12 | M 12 | M 12 |
| d4 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 |
| A mit Stiften¹ | M 10x16 | M 10x16 | M 10x16 | M 10x16 | M 10x20 | M 10x20 | M 10x20 | M 10x20 | M 10x25 |
| B für Stifte² | 8x70 | 10x80 | 10x80 | 10x90 | 10x100 | 10x100 | 10x100 | 10x110 | 10x120 |
| Maße d¹ in mm | 90 | 100 | 110 | 120 | 125 | 130 | 140 |
| b | 22 | 25 | 25 | 25 | 28 | 28 | 28 |
| d² | 125 | 140 | 160 | 160 | 180 | 180 | 200 |
| d³ | M 12 | M 12 | M 12 | M 12 | M 16 | M 16 | M 16 |
| d4 | 12 | 12 | 12 | 12 | 16 | 16 | 16 |
| A mit Stiften¹ | M 12x20 | M 12x25 | M 12x30 | M 12x25 | M 16x35 | M 16x35 | M 16x35 |
| B für Stifte² | 12x120 | 12x140 | 12x160 | 12x160 | 16x180 | 16x180 | 16x200 |
Diesen Artikel haben wir am 15.01.2015 in unseren Katalog aufgenommen.
