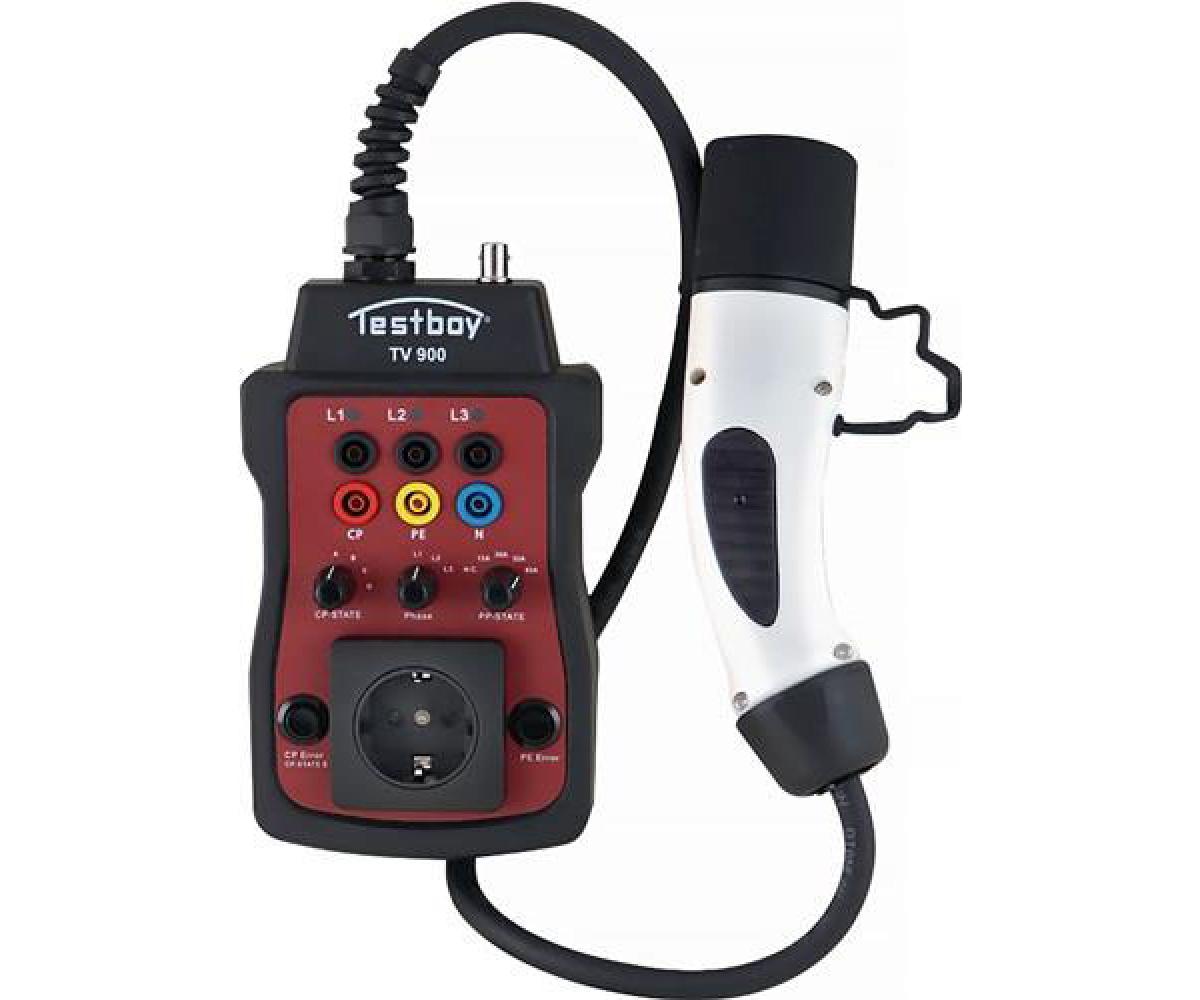

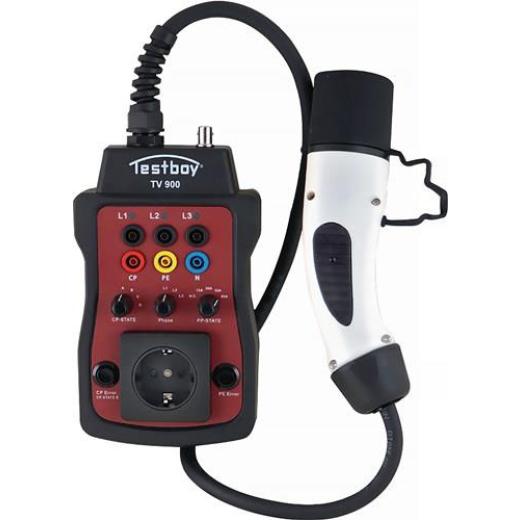

Ladesäulenprüfadapter TV 900 f.Typ-2 Ladesäulen L275xB120xH60mm TESTBOY

zur Prüfung von in Europa genormten Typ-2 Ladesäulen · der TV 900 übernimmt die Kommunikation mit der Ladesäule und simuliert ein angeschlossenes Elektrofahrzeug · über die 4 mm Bananenbuchsen lässt sich ein Installationstester oder ein Multimeter (gehören nicht zum Lieferumfang) anschließen · die verbauten LED zeigen an, ob und wie viele Phasen anliegen · auf die eingebaute Schutzkontaktsteckdose lässt sich wahlweise eine der drei Phasen schalten (dadurch lässt sich jede Phase einzeln prüfen)

Weitere technische Eigenschaften
· Breite: 120mm · Länge: 275mm · Gewicht: 0,96kg · Höhe: 60mm · Ladesäulenprüfadapter TV · 900 f.Typ-2 Ladesäulen · L275xB120xH60mm TESTBOY · weitere technische Daten: Eingangsspannung: 230 V / 400 V (1-phasig / 3-phasig) Frequenz: 50 / 60 Hz Proximity Pilot (PP): Ja Simulation des Ladekabels: NC / 13 A / 20 A / 32 A / 63 A Control Pilot (CP): Ja Simulation des Fahrzeugzustandes: A (nicht verbunden) B (verbunden und ladebereit) C (verbunden und lädt) D (verbunden und lädt mit Belüftung) Simulation CP-Fehler: E (Kommunikationsfehler) Simulation PE-Fehler: Schutzleiter unterbrochen Anschlussstecker: Typ 2 Phasenanzeige: Ja (über die LEDs L1/L2/L3) Bananenbuchsen: 4-mm-Anschlüsse für 3-Phasen-Prüfgerät (Installationstester), Multimeter BNC-Buchse: Ja (Zur Verwendung eines Oszilloskop) · Hinweis zur Entsorgung von Batterien und Akkus Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen: Das Symbol des durchgestrichenen Mülleimers auf Batterien oder Akkumulatoren bedeutet, dass diese nach Verbrauch nicht im Hausmüll entsorgt werden dürfen. Sofern Batterien oder Akkumulatoren Quecksilber, Cadmium oder Blei enthalten, finden Sie das jeweilige chemische Zeichen (Hg, Cd oder Pb) unterhalb des Symbols des durchgestrichenen Mülleimers. Jeder Verwender von Batterien oder Akkumulatoren ist gesetzlich verpflichtet, alte Batterien und Akkumulatoren zurückzugeben. Sie können dies kostenfrei im Handelsgeschäft oder bei einer anderen Sammelstelle in Ihrer Nähe tun. Adressen geeigneter Sammelstellen in Ihrer Nähe können Sie von Ihrer Stadt-oder Kommunalverwaltung erhalten. Bei Batterien, die mehr als 0,0005 Masseprozent Quecksilber, mehr als 0,002 Masseprozent Cadmium oder mehr als 0,004 Masseprozent Blei enthalten, befinden sich unter dem Mülltonnen-Symbol die chemischen Bezeichnungen des jeweils eingesetzten Schadstoffes. Die chemischen Bezeichnungen haben dabei folgende Bedeutung: Pb: Batterie enthält Blei Cd: Batterie enthält Cadmium Hg: Batterie enthält Quecksilber ·
Detaillierte Bedienungsanleitung siehe QR-Code

Lieferumfang

Lieferumfang: Bereitschaftstasche

Technische Daten

Ausführung	für Typ-2 Ladesäulen
Marke	TESTBOY
